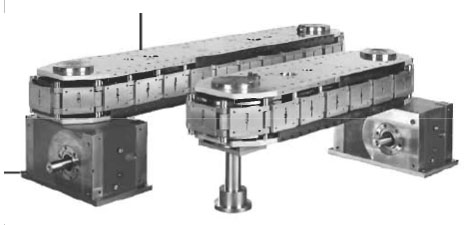

Lineární článkový dopravník řady TL

Lineární článkový dopravník BETTINELLI-CDS doplňuje rotační jednotky o základní transportní jednotku lineárního typu.

Dopravník sestává z těchto částí

• stanice pohonu s krokovací jednotkou pohonu (IT / TR / IG)
• stanice napínací
• střední moduly vedení článků
• články dopravníku

Dopravník může pracovat v těchto režimech

• Nezávislý pohon – dopravník má svoji vlastní jednotku pohonu nezávislou na ostatních pracovních jednotkách. Zapnutí cyklu řídí el. systém stroje. Použití – v případě, kde je potřeba rychlé přesunutí do následující pozice (krátký čas pootočení) a relativně dlouhý čas na pracovní operaci stroje. Toto řešení se používá do cca 40 cyklů/min. a používá se brzdový 3. fázový motor. Při větším počtu cyklů je třeba použít frekvenční měnič a klasický 3. fázový motor.

• Centrální pohon – jednotka pohonu dopravníku pracuje kontinuálně a pohání přes tzv. Královský hřídel ostatní pracovní jednotky stroje. U tohoto uspořádání je třeba vhodně zvolit poměr času na přesuní a času na práci stroje. Použití – pro vysoký výkon stroje (až do 200 cyklů/min).

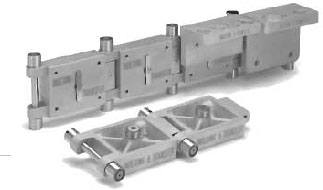

Speciální články jsou velmi přesně obrobeny a dávají systému vysokou přesnost polohování. Lineární dopravník se prodává samostatně nebo v kompletu s pohonem, popř. s dalšími pohony pracovních jednotek.

Lineární dopravník se vyrábí ve velikostech

• 050, 075, 100, 150, 200

Velikost značí rozteč článků dopravníku [mm].

Použití lineárního dopravníku TL

Lineární článkový dopravník se používá jako základní transportní jednotka stroje.
